Claraboia amb obertura telescòpica + sòcol de PVC de 15cm

Descripción

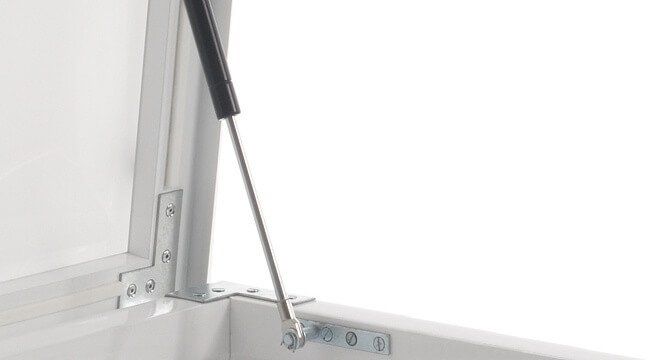

Claraboya d’accionament manual amb obertura telescòpica. Els amortidors telescòpics faciliten la maniobra d’obertura i permeten obrir la claraboia còmodament.

CARACTERÍSTIQUES

És un sistema d’obertura especialment destinat a accedir a la coberta des de l’interior.

Aquest sistema és adequat per a la ventilació.

Segons la mida de la claraboia, la seva obertura variarà dels 70° als 85° i estarà equipada amb un o dos amortidors telescòpics.

Sòcol de PVC

• El sòcol és el suport que es col·loca sobre la coberta i serveix de base per a la cúpula.
• Fabricat completament en PVC, amb una cambra d’aire interior que proporciona un aïllament tèrmic més gran.
• La part exterior és rugosa per facilitar l’adherència de la impermeabilització.
• La part interior de PVC blanc és llisa i li proporciona un acabat perfecte.
• Alçada de 15 cm.



ZH (A x B) Buit del forjat	CL (C X D) Entrada de llum	CB (E x F) Mida de la cúpula	ZB (G x H) Dimensió total	h Alçada de la cúpula	Superfície il·luminada m²
60x60	39,7x39,7	51,5x51,5	72x72	10	0,16
70x70	51,5x51,5	61x61	82x82	12	0,27
80x80	59x59	73,2x73,2	92x92	13,4	0,35
90x90	70,5x70,5	82x82	102x102	15,8	0,50
100x100	79,2x79,2	92,4x92,4	112x112	18,3	0,63
120x120	99x99	111,5x111,5	132x132	21,5	0,98

MUNTATGE

Les claraboies són la solució ideal per instal·lar en cobertes planes per proporcionar llum, ventilació, accés a la coberta o com a mecanismes d’evacuació de fums.

També es poden instal·lar en cobertes inclinades.

El muntatge de les claraboies és senzill i ràpid.

Abans de confeccionar el buit d’obra, confirmeu bé les mides de la claraboia. Aconsellem disposar de les claraboies abans d’iniciar els treballs per tal d’ajustar correctament totes les cotes.
